《電力發展“十三五”規劃》（2016-2020年）提出了升級改造配電網，推進智能電網建設等十八項任務，明確了十三五期間推進我國“互聯網+”智能電網建設，全面提升我國電力系統的智能化水平的目標任務。充油電氣設備帶電在線監測又是智能電網建設的重要組成部分。

充油電氣設備（油浸式變壓器和充油套管等少油設備）內部放電（局放、火花、電?。r，氫氣是主要的特征氣體，因此，氫氣檢測也是被IEEE（IEEEC57.104-1991）認可的充油設備早期故障監測方法，廣泛應用于監測充油電氣設備的早期故障。

寶武集團是產能規模位列第一的國有特大型企業。作為能源消耗大戶，寶武集團擁有數量龐大的油浸式變壓器。鋼鐵冶煉用的變壓器具有容量大，結構復雜，技術要求較高等特點。在鋼鐵冶煉中，熔煉期間需要功率大，要求變壓器能在2小時內具備20%的過載能力。因此，油浸式變壓器的工作狀態是保持電弧爐等鋼鐵冶煉設備連續工作的關鍵。

為此，鋼鐵企業對于油浸式變壓器的常規巡檢保養要求每半年進行一次，抽取變壓器油樣進行離線分析。雖然，通過縮短巡檢周期的方式能夠降低運行風險，但對于巡檢時間段內的變壓器運行狀況卻存在監測空白，變壓器一旦在鋼鐵生產期間發生故障停電，就會造成較大的經濟損失。

MODEL3000型油中溶解氫在線監測裝置能夠?qū)崿F(xiàn)油中故障氣體（氫氣）和微水的連續在線監測。該型產品采用海卓賽思自主知識產權的薄膜氫氣傳感器芯片，氫氣測量不受CO、CxHy等其他可燃氣體影響，徹底消除了燃料電池等電化學型單氫產品氫氣測量不準確、誤報警的問題。MODEL3000系列氫氣和微水在線監測產品獨具特色的技術優勢還在于傳感器芯片直接插入變壓器油中測量溶解氫，而無需油氣分離膜，無耗材以及定期維護成本。

該項目竣工之后，寶武集團某鋼廠的近40臺油浸式變壓器運行數據將直接通過RS-485傳輸至中控室，巡檢人員坐在辦公室內就可以掌握變壓器油中溶解氫、油溫（微水）等多個運行參數，實現了變壓器智能化組網運行，提高了變壓器運行的可靠性。

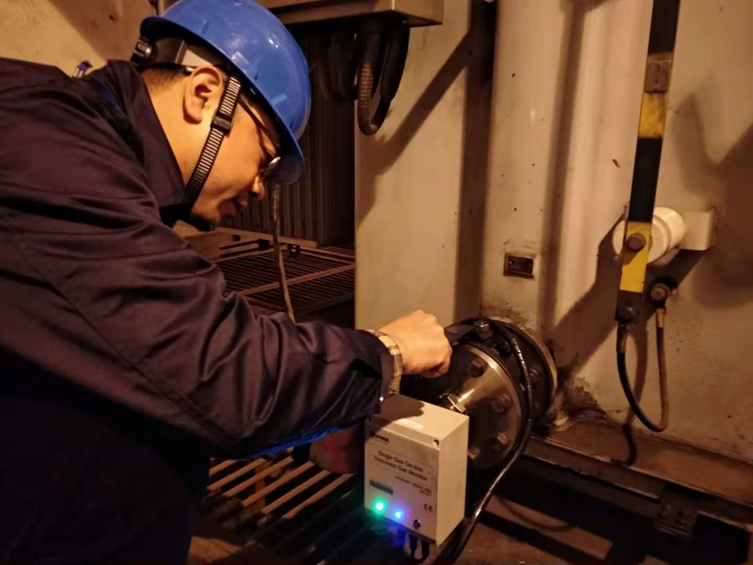

圖1 工作人員在調試安裝（寶武集團某鋼廠）

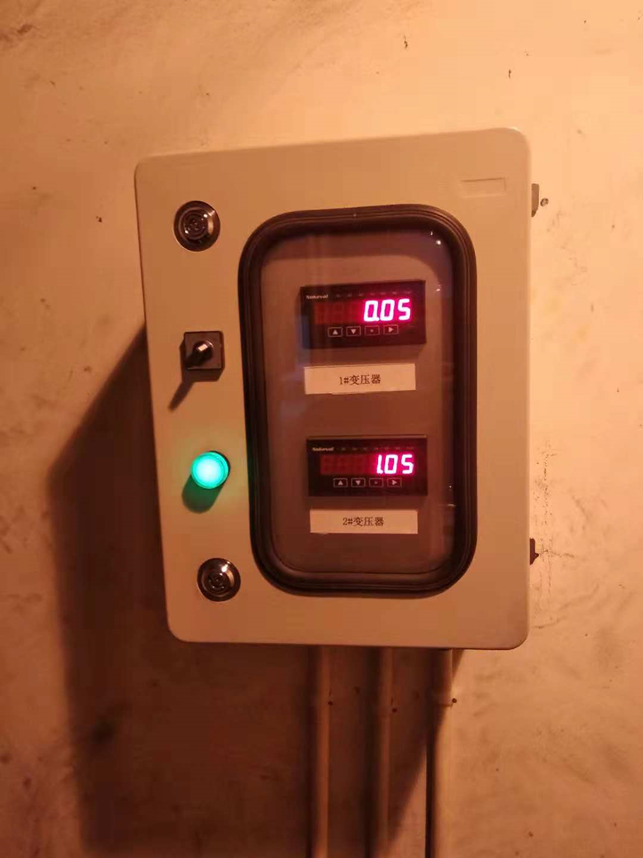

圖2 就地顯示裝置

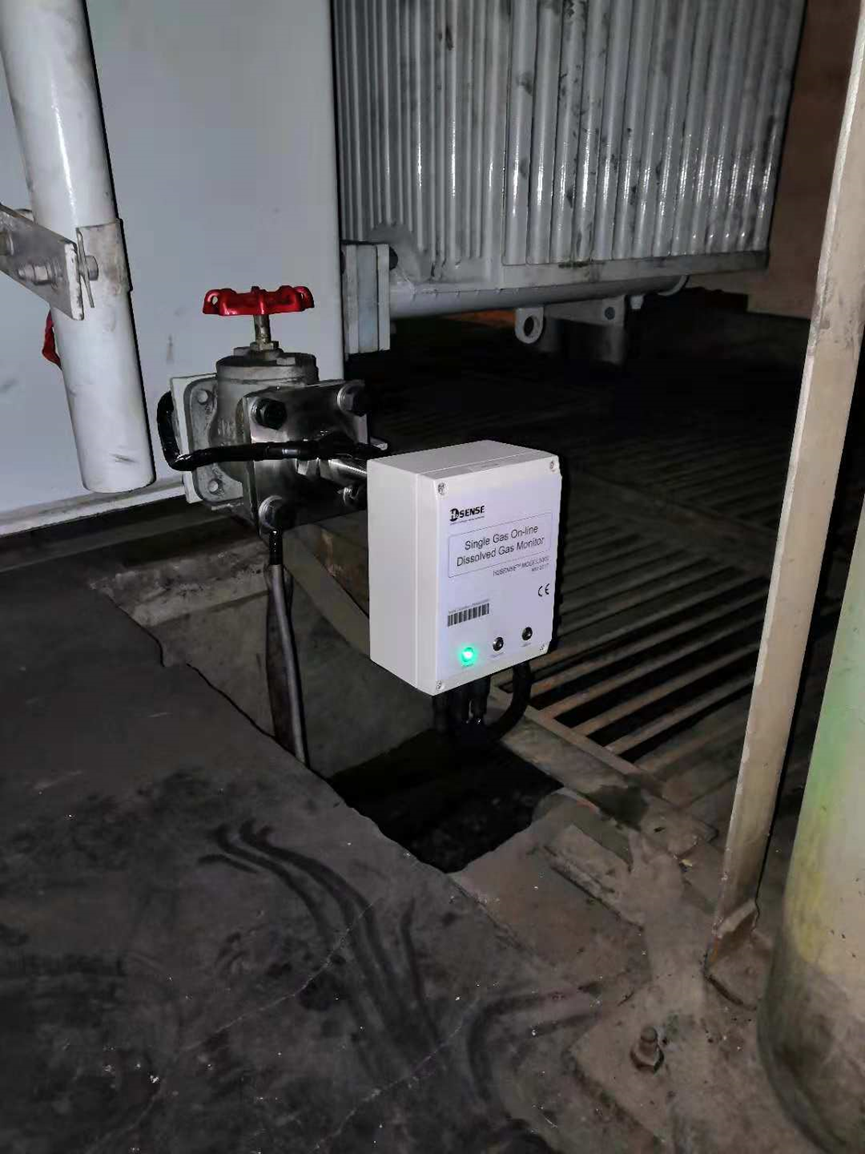

圖3 安裝就緒的裝置
